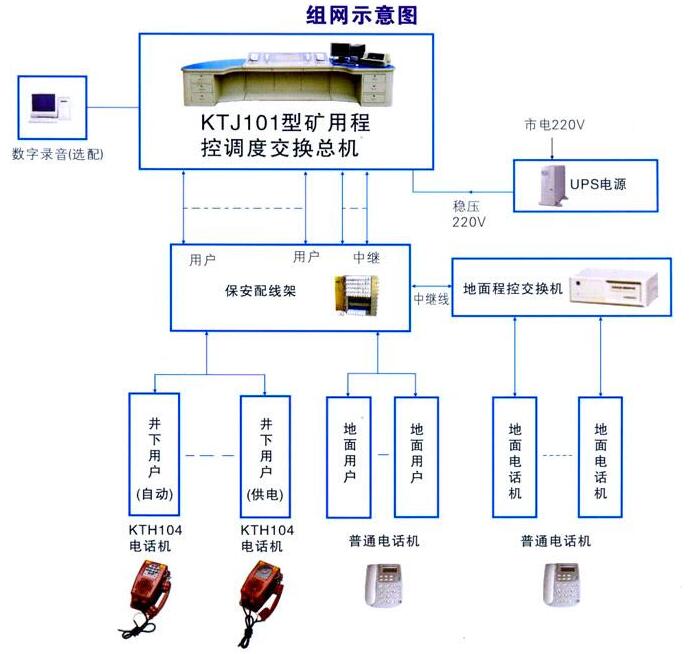

KTJ101系列礦用程控調度交換總機系列，為我國煤礦行業早期經典機型礦用調度通訊系統。系統由調度程控交換機、本安電話耦合器、觸摸屏調度臺、電腦主機及錄音系統、直源電源等組成。功能齊全技術的礦用調度交換設備。本機的通話接續及控制電路，采用高可靠的HCMOS系列中、大規模集成電路。且有功能強、可靠性高、耗電省、易于安裝、擴容、維護方便等特點，是煤礦調度通訊的理想設備。適用于煤礦、油田、鋼鐵廠、洗煤廠、化工行業等。(安標證號：MHA070043,防爆合格證：2104315)
一、KTJ101-xxx礦用調度機主要功能
程控交換部分：
◆ 一鍵到位、一機多號 ◆ 多優先級強插、強拆
◆ 單呼、組呼、輪呼 ◆ 應答、選答、群答
◆ 優先級保護 ◆ 呼叫轉移
◆ 會議組織、會議管理 ◆ 普通呼叫、緊急呼叫區別顯示
◆ 分機來電顯示 ◆ 分機自動交換
◆ 分機單鍵直呼調度 ◆ 分機撥外線
◆ 中繼多方出局 ◆ 中繼多方匯接
◆ 分機忙閑狀態顯示 ◆ 強插、強拆、監聽
◆ 分機多方通話 ◆ 強接代答
◆ 鍵權自動跟蹤 ◆ 鍵盤燈多態顯示
◆ 多種語言提示 ◆ 數據斷電電保護
◆ 等位撥號 ◆ 音頻轉脈沖、脈沖轉音頻兼容
◆ 可設多個分調 ◆ 首長電話設置
◆ 分機、中繼電話會議 ◆ 電話會議
◆ 席位監視 ◆ 席位間呼叫
◆ 后備分機，值班分機 ◆ 調度臺主、副手柄并機
◆ 主機可設成指令對講 ◆ 主機冗余、接口冗余
◆ 通話歷史記錄 ◆ 程序自動復位
◆ 擴音對講 ◆ 語音音箱
◆ 防爆話機接口 ◆ 有線、無線接口設備
◆ 大容量號碼簿 ◆ 調度臺查號
◆ 故障診斷 ◆ 耳機/揚聲/外接音箱設備接入
◆ 數據集中維護、遠端維護 ◆ 遠端調度主機、交換機集中維護
◆ 自動錄音 ◆擴音功能
調度功能說明：
◆ 調度一鍵到位、組呼、全呼
◆ 分機間通話：主叫取機聽撥號音，撥被叫分機號碼即可。
◆ 分機呼叫調度：撥調度電話（輔助電話）號碼或調度電話的縮位號碼。
◆ 調度呼叫分機：調度電話取機撥相應的分機號碼。
◆ 同線電話：撥“142”掛機，振鈴，等鈴止，取機即可通話。
◆ 調度分機一鍵呼叫用戶分機；
◆ 調度應答用戶分機呼叫；
◆ 用戶間呼叫由調度匯接或直接撥打分機號；
◆ 調度強插監聽用戶間通話；
◆ 調度強拆用戶間通話；
◆ 調度與用戶間的相互緊急呼叫、會議功能；
◆ 強插監聽：調度A取機按一通話的用戶鍵即可。
◆ 調度強拆：調度B取機按一通話狀態下需強拆的用戶鍵即可。
◆ 調度會議：調度插上話筒，打開會議鍵，再按要參加的用戶鍵。
◆ 調度擴音：打開擴音鍵，就能放大調度A或調度B話務電路上的通話話音，達到擴音監聽的效果
◆ 調度擴音播放：打擴音的電話機，調度就能向所有所需的用戶同播。（需同播擴音電話，才有此功能。）。
◆ 調度錄音：手動或自動錄音。
二、KTJ-101防爆主要技術參數
·供電電源：AC 220V±10%
·額定供電電壓 48V
·最大短路電流 ≤15.5mA DC
·振鈴電壓 60V AC 25±3Hz
·最大輸出振鈴短路電流≤65mA AC
·通訊距離：≤10Km
·容量：30門、60門、100門、120門
